PHZ Insertos sextavados de pressão
Recursos do Inserto Hexagonal de Pressão
- Instalação simples por pressão para a maioria dos termoplásticos.
- As farpas hexagonais oferecem alta resistência à tração e ao torque.
- Disponível em uma ampla variedade de tamanhos de rosca.
3D files available upon request.
Geral

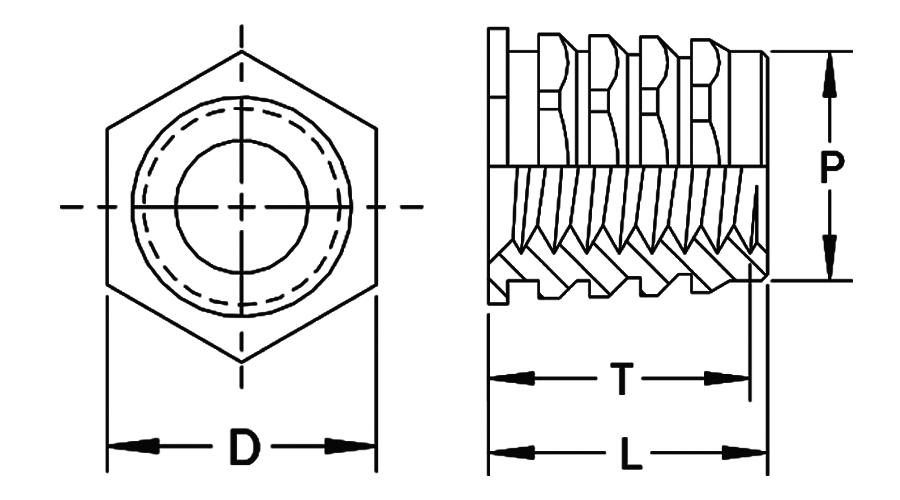

| Rosca do Inserto | Código da Rosca do Inserto | L Comprimento Máx. do Inserto | Código do Comprimento do Inserto | Suporte (Boss) | D Largura Entre Faces | P Diâmetro Piloto Máx. | T Profundidade Mín. da Rosca Completa (2) | |
| B Diâmetro do Furo +.003 -.000 | W Espessura Mín. da Parede | |||||||
| 2-56 | 256 | .230 | 230 | .187 | .157 | .187 | .186 | .212 |
| 4-40 | 440 | .230 | 230 | .187 | .157 | .187 | .186 | .212 |
| 6-32 | 632 | .230 | 230 | .187 | .157 | .187 | .186 | .212 |
| 8-32 | 832 | .265 | 265 | .250 | .188 | .250 | .249 | .248 |
| 10-24 | 1024 | .265 | 265 | .250 | .188 | .250 | .249 | .248 |
| 10-32 | 1032 | .265 | 265 | .250 | .188 | .250 | .249 | .248 |
| 1/4-20 | 2520 | .315 | 315 | .312 | .219 | .312 | .311 | .300 |
| 1/4-28 | 2528 | .315 | 315 | .312 | .219 | .312 | .311 | .300 |
| 5/16-18 | 3118 | .365 | 365 | .375 | .288 | .375 | .374 | .345 |
| 5/16-24 | 3124 | .365 | 365 | .375 | .288 | .375 | .374 | .345 |
(1) Todas as dimensões estão em polegadas e são de referência, a menos que toleranciadas. (2) Embora a rosca seja usinada até o final, o calibrador passa-rosca pode não avançar além da dimensão T.
| Código da Rosca do Inserto | Material do Suporte | Instalação (lbs) | Resistência ao Arrancamento (lbs) | Resistência ao Torque (in-lbs) |
| 440 | ABS | 225 | 125 | 4 |
| Policarbonato | 600 | 280 | 16 | |
| 632 | ABS | 225 | 125 | 4 |
| Policarbonato | 600 | 280 | 16 | |
| 832 | ABS | 300 | 135 | 10 |
| Policarbonato | 600 | 380 | 42 | |
| 1024 1032 | ABS | 300 | 135 | 10 |
| Policarbonato | 600 | 380 | 42 | |
| 2520 2528 | ABS | 400 | 235 | 28 |
| Policarbonato | — | — | — |
(1) Os dados de desempenho apresentados são apenas para referência. Variações na aplicação, no tipo e tamanho do material do suporte, e no método de instalação afetarão as cargas. A PENCOM recomenda fortemente a realização de testes na aplicação.
Geral
| Rosca do Inserto | Código da Rosca do Inserto | L Comprimento Máx. do Inserto | Código do Comprimento do Inserto | Suporte (Boss) | D Largura Entre Faces | P Diâmetro Piloto Máx. | T Profundidade Mín. da Rosca Completa² | |
| B Diâmetro do Furo +0,08 -0,00 | W Espessura Mín. da Parede | |||||||
| M3 x 0.5 | M3 | 5.84 | 5.84 | 4.75 | 3.98 | 4.75 | 4.72 | 5.38 |
| M3.5 x 0.6 | M3.5 | 5.84 | 5.84 | 4.75 | 3.98 | 4.75 | 4.72 | 5.38 |
| M4 x 0.7 | M4 | 6.73 | 6.73 | 6.35 | 4.77 | 6.35 | 6.32 | 6.30 |
| M5 x 0.8 | M5 | 6.73 | 6.73 | 6.35 | 4.77 | 6.35 | 6.32 | 6.30 |
| M6 x 1.0 | M6 | 8.00 | 8.00 | 7.92 | 5.57 | 7.92 | 7.89 | 7.62 |
| M8 x 1.25 | M8 | 9.27 | 9.27 | 9.53 | 7.30 | 9.53 | 9.50 | 8.76 |
(1) Todas as dimensões estão em milímetros e são de referência, a menos que toleranciadas. (2) Embora a rosca seja usinada até o final, o calibrador passa-rosca pode não avançar além da dimensão T.
| Código da Rosca do Inserto | Material do Suporte | Instalação (kN) | Resistência ao Arrancamento (N) | Resistência ao Torque (N·m) |
| M3 | ABS | 1.00 | 556 | 0.45 |
| Policarbonato | 2.67 | 1245 | 1.80 | |
| M4 | ABS | 1.33 | 600 | 1.13 |
| Policarbonato | 2.67 | 1690 | 4.74 | |
| M5 | ABS | 1.33 | 600 | 1.13 |
| Policarbonato | 2.67 | 1690 | 4.74 | |
| M6 | ABS | 1.78 | 1045 | 3.16 |
| Policarbonato | — | — | — |
(1) Os dados de desempenho apresentados são apenas para referência. Variações na aplicação, no tipo e tamanho do material do suporte, e no método de instalação afetarão as cargas. A PENCOM recomenda fortemente a realização de testes na aplicação.
