MTZ Insertos moldados de furo passante
Características do Inserto MTZ
- O design proporciona excelente desempenho quando moldado em termoplásticos e plásticos termofixos.
- A extremidade aberta rosqueada permite que o parafuso passe pelo inserto.
- Comprimentos personalizados disponíveis mediante solicitação.
3D files available upon request.
Geral

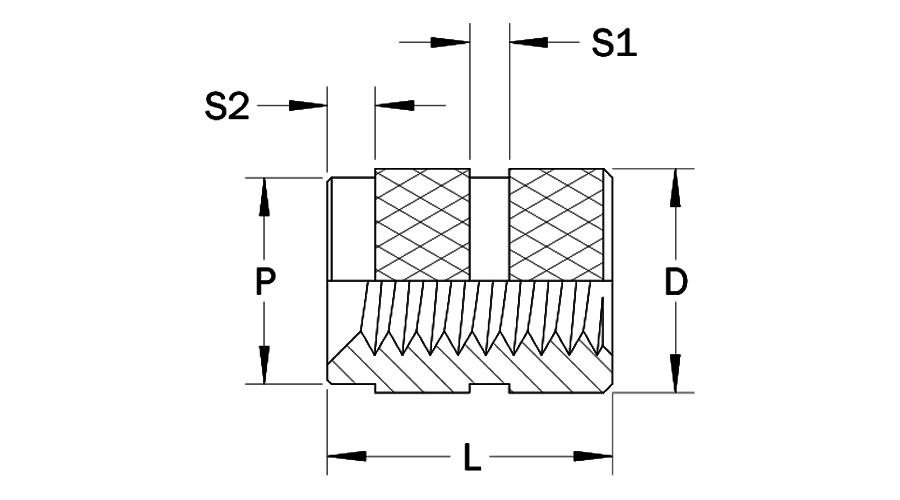

| Rosca do Inserto | Código da Rosca do Inserto | L Comprimento do Inserto ±.005 | Código do Comprimento do Inserto | D Diâmetro Bruto Antes da Moagem | P Diâmetro da Extremidade ±.005 | S1 | S2 | Diâmetro Menor da Rosca |
|---|---|---|---|---|---|---|---|---|
| 0-80 | 080 | .125 | 125 | .109 | .078 | .030 | .030 | .0475 -.0510 |
| 2-56 | 256 | .125 | 125 | .156 | .142 | .030 | .030 | .0670-.0737 |
| 4-40 | 440 | .188 | 188 | .188 | .171 | .030 | .030 | .0860-.0939 |
| 6-32 | 632 | .219 | 219 | .219 | .202 | .030 | .060 | .105 -.114 |
| 8-32 | 832 | .250 | 250 | .250 | .226 | .050 | .060 | .131-.139 |
| 10-24 | 1024 | .281 | 281 | .281 | .259 | .050 | .060 | .146 -.156 |
| 10-32 | 1032 | .281 | 281 | .281 | .259 | .050 | .060 | .157-.164 |
| 1/4-20 | 2520 | .375 | 375 | .344 | .321 | .060 | .090 | .197-.207 |
| 1/4-28 | 2528 | .375 | 375 | .344 | .321 | .060 | .090 | .212-.220 |
| 5/16-18 | 3118 | .469 | 469 | .437 | .404 | .080 | .090 | .260-.265 |
| 3/8-16 | 3716 | .562 | 562 | .500 | .466 | .090 | .090 | .309-.321 |
| Código da Rosca do Inserto | Material Hospedeiro | Resistência ao Arrancamento (lbs) | Resistência ao Torque (in-lbs) |
|---|---|---|---|
| 080 256 | ABS | 96-104 | 5.2- 5.6 |
| Policarbonato | 106-115 | 5.6- 6.0 | |
| 440 | ABS | 166-175 | 5.5-6.0 |
| Policarbonato | 173-186 | 6.2-6.9 | |
| 632 | ABS | 290-298 | 7.5-8.0 |
| Policarbonato | 302-318 | 8.5-9.0 | |
| 832 | ABS | 368-370 | 13.6-14.0 |
| Policarbonato | 372-382 | 14.7-16.0 | |
| 1024 1032 | ABS | 432-444 | 50-55 |
| Policarbonato | 445-454 | 52-57 | |
| 2520 2528 | ABS | 620-635 | 75-70 |
| Policarbonato | 635-650 | 98-103 |
(1) Os dados de desempenho apresentados são apenas para referência. Variações na aplicação, no tipo e tamanho do material do suporte, e no método de instalação afetarão as cargas. A PENCOM recomenda fortemente a realização de testes na aplicação.
Geral
| Rosca do Inserto | Código da Rosca do Inserto | L Comprimento do Inserto ±0,13 | Código do Comprimento do Inserto | D Diâmetro Bruto Antes da Moagem | P Diâmetro da Extremidade ±0,13 | S1 | S2 | Diâmetro Menor da Rosca |
| M2 x 0.4 | M2 | 3.18 | 3.18 | 3.96 | 3.61 | 0.78 | 0.78 | 1.58 -1.67 |
| M2.5 x 0.45 | M2.5 | 4.77 | 4.77 | 4.77 | 4.34 | 0.78 | 0.78 | 2.03- 2.14 |
| M3 x 0.5 | M3 | 4.77 | 4.77 | 4.77 | 4.34 | 0.78 | 0.78 | 2.47-2.59 |
| M3.5 x 0.6 | M3.5 | 5.56 | 5.56 | 5.56 | 5.13 | 0.78 | 1.57 | 2.87-3.01 |
| M4 x 0.7 | M4 | 6.35 | 6.35 | 6.35 | 5.74 | 1.16 | 1.57 | 3.25 -3.42 |
| M5 x 0.8 | M5 | 7.13 | 7.13 | 7.13 | 6.57 | 1.16 | 1.57 | 4.15 – 4.34 |
| M6 x 1.0 | M6 | 9.53 | 9.53 | 8.74 | 8.15 | 1.57 | 2.38 | 4.94 -5.16 |
| M10 x 1.5 | M10 | 14.27 | 14.27 | 12.70 | 11.84 | 2.38 | 2.38 | 8.55-8.67 |
(1) Todas as dimensões estão em milímetros e são de referência, a menos que toleranciadas.
| Código da Rosca do Inserto | Material Hospedeiro | Resistência ao Arrancamento (kN) | Resistência ao Torque (N·m) |
| M2 | ABS | 0.43-0.46 | 0.59-0.63 |
| Policarbonato | 0.47-0.51 | 0.63-0.68 | |
| M2.5 M3 | ABS | 0.73-0.77 | 0.62-0.67 |
| Policarbonato | 0.76-0.82 | 0.70-0.77 | |
| M4 | ABS | 1.63-1.64 | 1.53-1.58 |
| Policarbonato | 1.65-1.69 | 1.66-1.80 | |
| M5 | ABS | 1.92-1.97 | 5.65-6.22 |
| Policarbonato | 1.97-2.01 | 5.87-6.44 | |
| M6 | ABS | 2.75-2.82 | 7.91-8.47 |
| Policarbonato | 2.82-2.89 | 11.0-11.6 |
(1) Os dados de desempenho apresentados são apenas para referência. Variações na aplicação, no tipo e tamanho do material do suporte, e no método de instalação afetarão as cargas. A PENCOM recomenda fortemente a realização de testes na aplicação.
