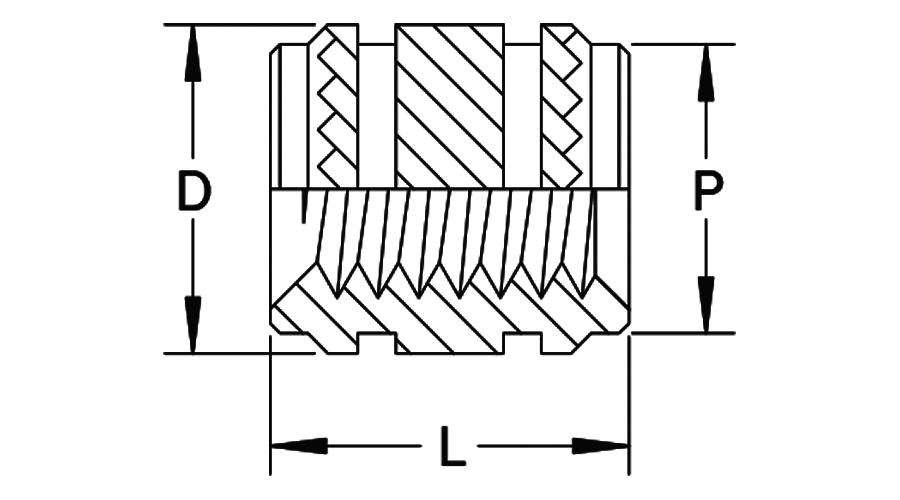

Recursos do Inserto MNZ

  • Características semelhantes ao Inserto Duplo TWZ em um design miniatura.
  • Instalação autoalinhante rápida com aquecimento.
  • Tamanho pequeno permite design de ressalto com economia de espaço.
  • Extremidade dupla para auxiliar a alimentação automática, eliminando a necessidade de orientação durante a instalação.

3D files available upon request.
Geral
Rosca do
Inserto		 Código da
Rosca do Inserto		 D
Diâmetro Bruto
Antes da Recartilha		 P
Diâmetro da Extremidade
±.005		 S1 S2 Diâmetro
Menor da
Rosca
2-56 256 .156 .142 .030 .030 .0670 -.0737
4-40 440 .188 .171 .030 .030 .0860 -.0939
6-32 632 .219 .202 .030 .060 .105 -.114
8-32 832 .250 .226 .050 .060 .131-.139
10-24 1024 .281 .259 .050 .060 .146 -.156
10-32 1032 .281 .259 .050 .060 .157-.164
1/4-20 2520 .344 .321 .060 .090 .197-.207
1/4-28 2528 .344 .321 .060 .090 .212- .220
5/16-18 3118 .438 .404 .078 .094 .260 -.265
3/8-16 3716 .500 .466 .094 .094 .309 -.321
Comprimento
Rosca do
Inserto		 L
Comprimento do Inserto
±.005		 Código do
Comprimento
do Inserto		 T
Profundidade da
Rosca Mín.
2-56 .156 156 .080
.219 219 .140
.250 250 .170
.290 290 .178
.312 312 .215
.330 330 .233
.344 344 .250
4-40 .188 188 .100
.205 205 .110
.281 281 .170
.344 344 .230
.406 406 .280
.438 438 .325
.468 468 .355
6-32 .219 219 .125
.250 250 .135
.344 344 .210
.406 406 .270
.469 469 .335
.484 484 .350
.531 531 .395
8-32 .250 250 .135
.344 344 .220
.406 406 .285
.469 469 .345
.484 484 .360
.531 531 .395
10-24 .312 312 .166
.356 356 .175
.438 438 .260
.469 469 .291
.531 531 .345
.625 625 .425
.656 656 .500
.716 716 .510
10-32 .281 281 .155
.438 438 .240
.469 469 .345
.531 531 .405
1/4-20 1/4-28 .344 344 .200
.375 375 .231
.531 531 .355
.625 625 .450
.688 688 .500
.719 719 .540
.750 750 .600
.819 819 .640
5/16-18 .438 438 .240
.469 469 .271
.594 594 .345
.719 719 .490
.811 811 .570
.949 949 .720
3/8-16 .500 500 .275
.562 562 .250
.688 688 .430
.812 812 .550
.935 935 .660
1.000 1.000 .765
Código da
Rosca do
Inserto		 Código do
Comprimento
do Inserto		 Material
Hospedeiro		 Resistência ao
Arrancamento
(lbs)		 Resistência ao
Torque
(in-lbs)
256 .219 ABS 140-148 5.5 – 5.8
Policarbonato 158-165 5.8-6.2
.312 ABS 143-150 5.7-6.0
Policarbonato 160-167 5.9-6.4
440 .281 ABS 240-250 5.7-6.2
Policarbonato 253-265 6.5-6.9
.406 ABS 243-252 5.9-6.4
Policarbonato 262-268 6.6-7.0
632 .344 ABS 415-425 8.0-8.5
Policarbonato 440-455 8.7-9.2
.469 ABS 420-428 8.2-8.6
Policarbonato 452-458 8.8-9.3
832 .344 ABS 521-530 14.1-15.0
Policarbonato 536-545 15.4-16.1
.469 ABS 526-533 15.0-15.8
Policarbonato 540-547 15.8-16.4
10241032 .438 ABS 624-635 52-57
Policarbonato 640-648 56-59
.469 ABS 629-637 54-58
Policarbonato 646-651 57-60
25202528 .531 ABS 895-910 103-108
Policarbonato 912-928 107-111
Geral
Rosca do Inserto Código da Rosca do Inserto Suporte (Boss) A Espessura da Cabeça C Diâmetro da Cabeça D Diâmetro do Inserto P Diâmetro Piloto
B Diâmetro do Furo +0,10 -0,00 W Espessura Mín. da Parede
M1 x 0.25 M1 1.75 0.70 — — 2.10 1.70
M1.2 x 0.25 M1.2 1.75 0.70 — — 2.10 1.70
M1.4 x 0.3 M1.4 2.15 0.80 0.40 3.00 2.50 2.10
M1.6 x 0.35 M1.6 2.15 0.80 0.40 3.00 2.50 2.10
M2.0 x 0.4 M2.0 2.65 0.80 0.40 3.50 3.00 2.60
M2.5 x 0.45 M2.5 3.20 1.00 0.40 4.00 3.65 3.15
Comprimento do Inserto
Rosca do Inserto L Comprimento do Inserto Código do Comprimento do Inserto
M1 2.50 2.50
M1.2 2.50 2.50
M1.4 3.00 3.00
M1.6 2.00 2.00
2.20 2.20
2.50 2.50
3.00 3.00
M2.0 3.00 3.00
M2.5 4.00 4.00
Instalação

O pré-aquecimento é o método de instalação recomendado. O inserto deve estar quente o suficiente para amolecer o plástico sem derretê-lo, evitando rebarbas na parte superior. Evite pressão excessiva que forçaria o inserto a entrar em um furo, sem permitir que o plástico amoleça e flua adequadamente ao redor das características do inserto.
