LSZ Insertos de baixa tensão
LSZ Insertos de baixa tensão

LSZ Insertos de baixa tensão

Características do Inserto LSZ

  • O padrão serrilhado arredondado reduz a tensão em termoplásticos amorfos sensíveis a entalhes.
  • Instalação autoalinhante rápida por meio de calor.
  • Extremidade dupla para auxiliar a alimentação automática, eliminando a necessidade de orientação durante a instalação.
  • O padrão serrilhado oferece alta resistência ao torque de saída.
  • Disponível em uma ampla variedade de tamanhos de rosca, comprimentos de pinos e opções.

3D files available upon request.
Geral
0,320 320 220 0,094 0,035 280 239 218 10-24 1024 374 374 252 110 0,042 312 270 249 0,375 0,333 0,312 0,312 1/4-28 2528 500 500 315 142 0,052 375 333 312 5/5/16-18 3118 500 500

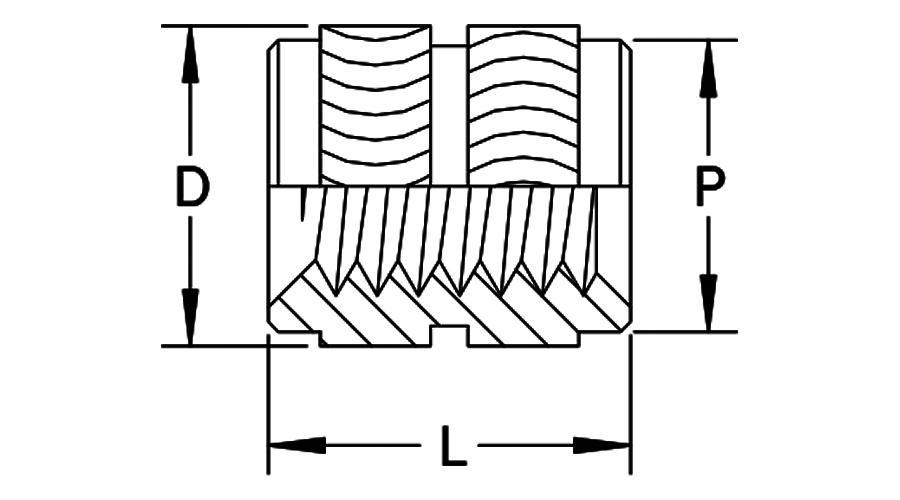

Rosca do Inserto Código da Rosca do Inserto L Comprimento do Inserto Código do Comprimento do Inserto Ressalto A Espessura da Cabeça C Diâmetro da Cabeça D Diâmetro do Inserto P Diâmetro Piloto
B Diâmetro do Furo +.004 -.000 Espessura Mínima da Parede
2-56 256 .155 155 .126 .055 .020 .187 .137 .123
4-40 440 .228 228 .157 .071 .023 .217 .174 .154
6-32 632 .281 281 .189 .083 .029 .250 .206 .185
8-32 832
10-32 1032 .374 374 .252 .110 .042 .312 .270 .249
1/4-20 2520 .500 500 .315 .142 .052.378 .197 .052 .437 .393 .375
5/16-24 3124 .500 500 .378 .197 .052 .437 .393 .375
Geral
5,80 4,00 1,80 0,58 5,50 4,40 3,90 M3 x 0,5 M3 5,80 5,80 4,00 1,80 0,58 5,50 4,40 3,90 M3,5 x 0,6 M3,5 7,10 7,10 4,80 2,10 0,74 6,40 5,20 4,70 M4 x 0,7 M4 8,10 8,10 5,60 2,40 0,89 7,10 6,10 5,50 M5 x 0,80 M5 9,50 9,50 6,40 2,80 1,07 7,90 6,90 6,30 6,30 M6 x 1,00 M6 12,70 12,70 8,00 3,60 1,32 9,50 8,50 7,90 M8 x 1,25 M8 12,70 12,70 9,60 5,00 1,32 11,10 10,00 9,50 9,50 Td body tabela
Recomendação de Projeto de Rebaixo

O LSZ Low Stress Zert foi projetado para ser instalado em um furo reto com conicidade de 0,5° inclusive. A parte superior do furo não deve ser escareada ou rebaixada, pois isso reduzirá o desempenho do inserto. O tamanho de furo recomendado se aplica ao ponto atingido pela parte inferior do inserto. Furos moldados devem ser utilizados sempre que possível, pois furos perfurados podem resultar em desempenho reduzido. As espessuras mínimas de parede do ressalto mostradas são para referência e podem variar dependendo do tipo de plástico.

Instalação

O pré-aquecimento é o método de instalação recomendado. O inserto deve estar quente o suficiente para amolecer o plástico sem derretê-lo, evitando rebarbas na parte superior. Evite pressão excessiva que force o inserto a entrar no furo sem permitir que o plástico amoleça e flua adequadamente ao redor das características do inserto.

Rosca do Inserto Código da Rosca do Inserto L Comprimento do Inserto Código do Comprimento do Inserto Ressalto A Espessura da Cabeça C Diâmetro da Cabeça D Diâmetro do Inserto P Diâmetro Piloto
B Diâmetro do Furo +0,10 -0,00 Espessura Mínima da Parede
M2 x 0,4 M2 3,90 3,90 3,20 1,40 0,51 4,80 3,50 3,10
M2,5 x 0,45 M2,5 5,80
