Um fixador de mola prática para portas de armários, painéis de inspeção, etc., que exigem desacoplamento repetido.
Sem contato direto entre as superfícies dos painéis, eliminando danos ao acabamento.
Acomodam diferentes espessuras de painel variando o comprimento dos pinos esféricos.
Variam a força de extração do pino esférico utilizando clipes com diferentes espessuras de material.
Pinos esféricos e clipes disponíveis em aço carbono revestido e aço inoxidável em conformidade com RoHS.
Guia de Aplicação

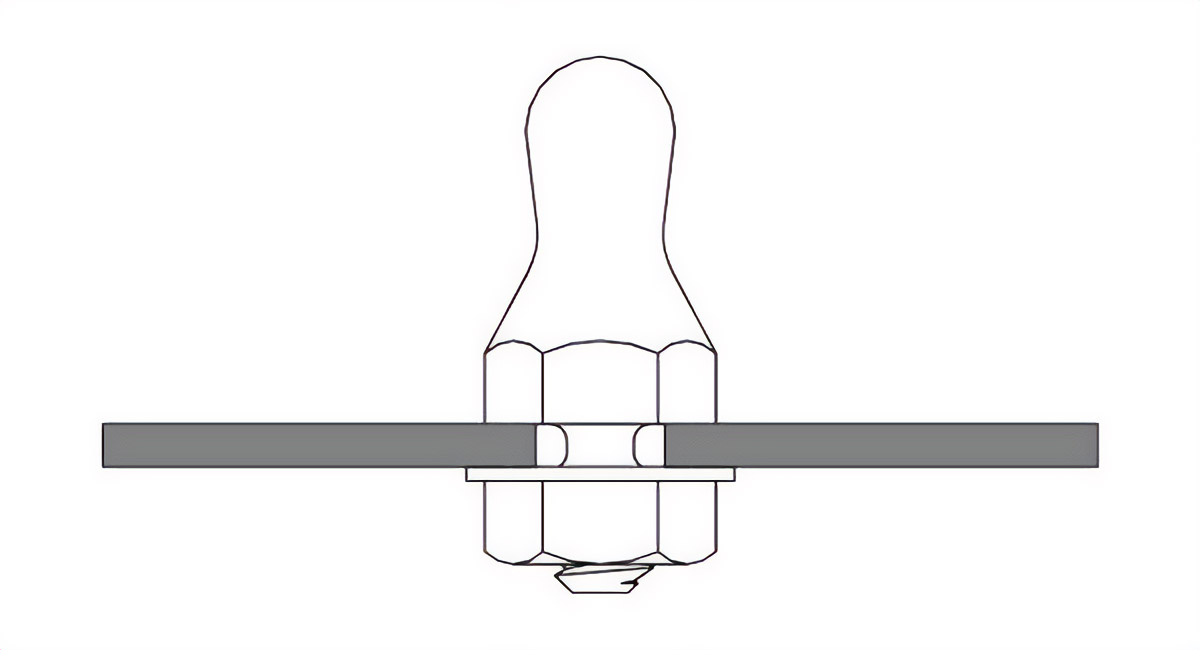

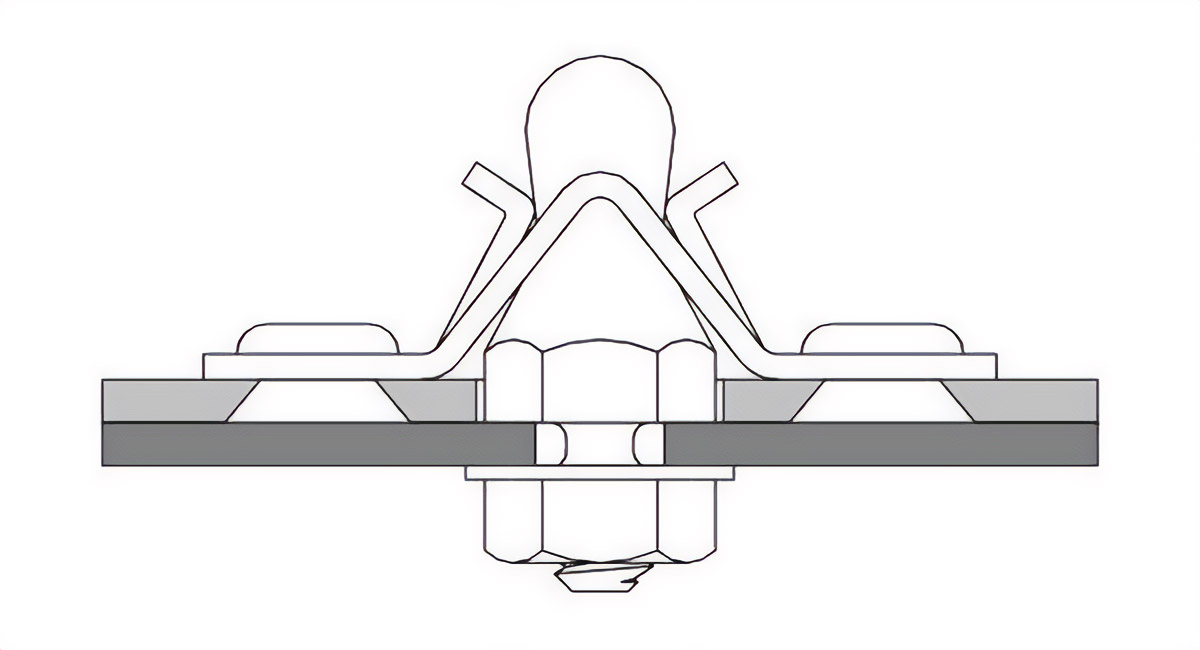

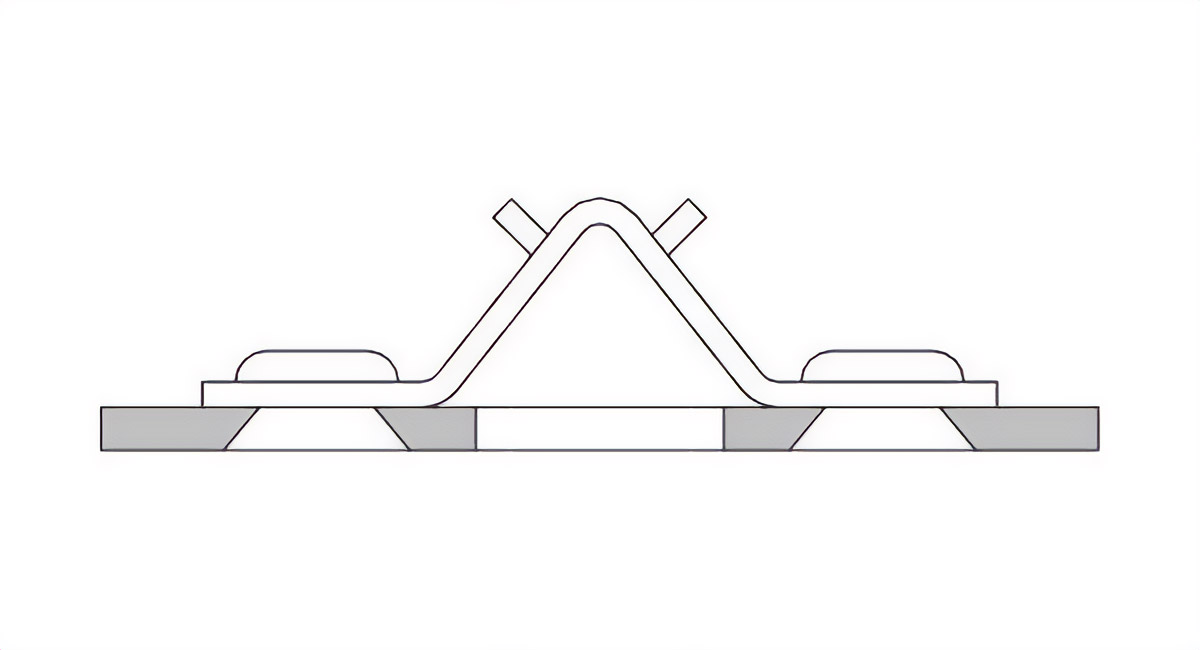

Rebite o clipe do pino esférico no painel com rebites de cabeça simples ou escareada a 100°, ou com parafusos, porcas e arruelas (rebite simples mostrado)Instale o pino esférico no painel de acoplamento de acordo com o método de instalação apropriadoEncaixe os painéis
Guia de Seleção
Escolha um clipe de pino esférico com base no diâmetro do furo de montagem, força de extração, material e acabamento. Todos os clipes são compatíveis com todos os pinos esféricos. A força de extração varia conforme a espessura do material do clipe.
Selecione um tipo de pino esférico entre os estilos de instalação abaixo. Vá para a página apropriada e escolha um pino esférico com base no comprimento, material e acabamento. Varie o comprimento do pino esférico para acomodar a espessura da Chapa 1.
