TTF – 22 2B™
- Faixa de Força: 1349 lbf a 21.806 lbf (6 kN a 97 kN)
- Profundidade da Garganta: 25 pol (650 mm)
- Altura da Garganta: 18 pol (450 mm)
- Curso do Pistão: 8 pol (200 mm)
- Capacidade de Inserção: Máx. porcas 15/32, pinos, espaçadores 15/64 (Máx. porcas M12, pinos M8, espaçadores M6)
- Potência do Motor: 3,0 kW
- Bomba: Bomba Dupla
- Velocidade do Cilindro: 1,18 pol/s a 4,72 pol/s (30 mm/s a 120 mm/s)
- Repetibilidade: ±1% da Configuração de Força
- Tela de Toque: 10 pol (254 mm)
- Painel de Controle: Tela de Toque
- Método de Troca de Ferramenta: Manual
- Ajuste de Força: Programável
- Capacidade do Reservatório de Óleo: 18,5 galões (70 L)
- Tensão Padrão de Alimentação: 380V / 3 Fases / 60 Hz
- Tensão Personalizada: 240V / 400V / 415V / 480V
- Corrente: 8A
- Óleo Hidráulico: Mobil DTE 10 Excel 46
- Pressão do Ar: 58 psi a 87 psi (0,4 MPa a 0,6 MPa)
- Dimensões (C x L x A): 47,2 pol x 66,9 pol x 92,6 pol (1200 mm x 1700 mm x 2350 mm)
- Peso: 2425 lb (1100 kg)
Recursos Padrão:
- Parada Automática: Este recurso reduz riscos e danos aos operadores. Enquanto a prensa está em movimento, ela para ao encontrar um objeto estranho.
- Parada Positiva: Este tipo de controle ajustável energiza uma válvula solenóide para estender ou retrair o cilindro no momento apropriado. Quando a válvula de extensão é energizada, o cilindro começa a se estender até atingir o limite no final de seu curso. Quando a válvula de retração é energizada, o eixo começa a retrair até atingir o limite no final de seu curso. Isso é uma vantagem em materiais mais macios, como PCB, plástico e alumínio.
- Contador de Lotes: O contador de lotes conta automaticamente o número de fixadores instalados em uma única aplicação e possui um alarme sonoro para indicar quando todas as instalações estão concluídas.

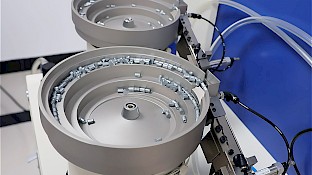

- Duas Estações Superiores: Com duas bibliotecas de ferramentas superiores e dois dispositivos de alimentação, o sistema insere fixadores a cada 2,5 segundos, troca ferramentas em 3 segundos e detecta comprimentos de fixadores e pinos/espaçadores.
Recursos Opcionais:
- Sistema Automático de Ferramentaria (ATS): O sistema ATS possui ferramentas de lançadeira para porcas, pinos e espaçadores, garantindo inserção de fixadores precisa e eficiente com seleção e detecção automatizadas de ferramentas.
