TTF – 21™
- Faixa de Força: 450lbs a 21.807lbs (2kN a 97kN)
- Profundidade da Garganta: 25pol (650mm)
- Altura da Garganta: 18pol (450mm)
- Curso do Pistão: 8pol (200mm)
- Capacidade de Inserção: 2-56 a 1/2-13 (M2 a M12)
- Potência do Motor: 3,0kW
- Bomba: Bomba Dupla
- Velocidade do Cilindro: 2,75pol/s a 4pol/s (70mm/s a 100mm/s)
- Repetibilidade: ±1% da configuração de força
- Tela Sensível ao Toque: 5pol (127mm)
- Painel de Controle: Tela Sensível ao Toque
- Método de Troca de Ferramenta: Manual
- Ajuste de Força: Manual
- Capacidade do Reservatório de Óleo: 18,5 galões (70L)
- Tensão Padrão de Alimentação: 380V / 3 Fases / 50-60 Hz
- Tensão Personalizada: 220V / 240V / 400V / 415V / 480V
- Corrente: 8A
- Óleo Hidráulico: Mobil DTE 10 Excel 46
- Pressão de Ar: 58psi a 87psi (0,4MPa a 0,6MPa)
- Dimensão (C x L x A): 61,5pol x 42pol x 87,4pol (1560mm x 1070mm x 2200mm)
- Peso: 2.425lbs (1100kg)
Recursos Padrão:

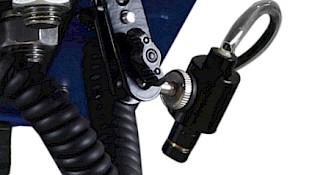

- Parada Automática: Este recurso reduz riscos e danos aos operadores. Enquanto a prensa está em movimento, ela para ao encontrar um objeto estranho.
- Parada Positiva: Este tipo de controle ajustável energiza uma válvula solenóide para estender ou retrair o cilindro no momento apropriado. Quando a válvula de extensão é energizada, o cilindro começa a se estender até atingir o limite no final de seu curso. Quando a válvula de retração é energizada, o eixo começa a retrair até atingir o limite no final de seu curso. Isso é uma vantagem em materiais mais macios, como PCB, plástico e alumínio.
- Contador de Lotes: O contador de lotes conta automaticamente o número de fixadores instalados em uma única aplicação e possui um alarme sonoro para indicar quando todas as instalações estão concluídas.
- Localização a Laser: Este sistema permite ao operador ver com precisão onde cada fixador será instalado.
Recursos Opcionais:

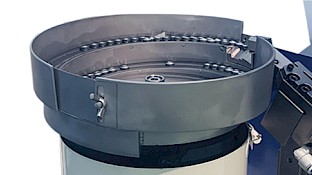

- Sistema Modular de Alimentação Automática (MAS): O MAS lida com porcas, pinos e espaçadores que variam de M2 a M6 (2-56 a 1/4-20) e comprimento máximo de 25 mm (1 polegada). Este sistema possui uma tigela vibratória de alta qualidade para movimentação das peças e um controlador de vibração de frequência variável.
- Sistema Automático de Ferramentaria: Compatível com o Sistema Modular de Alimentação Automática, este recurso inclui acessórios de ferramental com lançadeira para porcas, pinos e espaçadores, além de um acessório para ferramental de alimentação automática inferior.
