TSZ Insertos termoestables
Características
- Instalación sencilla a presión.
- Las estrías helicoidales afiladas se incrustan en materiales termoestables para proporcionar alta resistencia al par de torsión.
- Diseño autoalineable.
- Disponible en una amplia variedad de tamaños de rosca, longitudes de perno y opciones.
General

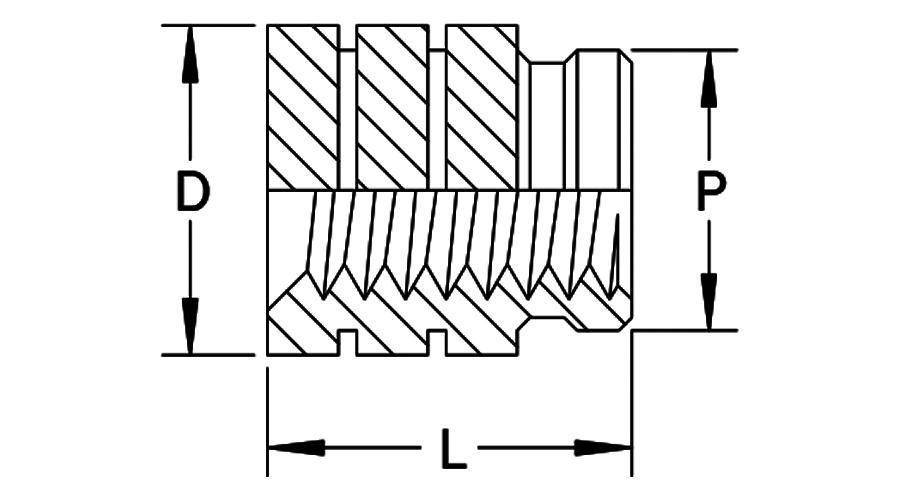

| Rosca de Inserto | Código de Rosca de Inserto | L Longitud de Inserto | Código de Longitud de Inserto | Jefe | A Espesor de Cabeza | C Diámetro de Cabeza | D Diámetro de Inserto | P Diámetro Piloto | |
| B Diám. de Orificio +0.10 -0.00 | W Espesor Mín. de Pared | ||||||||
| M2 x 0.4 | M2 | 4.10 | 4.10 | 3.10 | 1.60 | 0.51 | 4.80 | 3.30 | 3.00 |
| M2.5 x 0.45 | M2.5 | 5.30 | 5.30 | 3.80 | 2.00 | 0.58 | 5.50 | 4.20 | 3.70 |
| M3 x 0.5 | M3 | 5.30 | 5.30 | 3.80 | 2.00 | 0.58 | 5.50 | 4.20 | 3.70 |
| M3.5 x 0.6 | M3.5 | 6.30 | 6.30 | 4.60 | 2.50 | 0.74 | 6.40 | 5.00 | 4.50 |
| M4 x 0.7 | M4 | 7.40 | 7.40 | 5.40 | 2.50 | 0.89 | 7.10 | 5.80 | 5.30 |
| M5 x 0.8 | M5 | 8.30 | 8.30 | 6.20 | 2.50 | 1.07 | 7.90 | 6.60 | 6.10 |
| M6 x 1.0 | M6 | 9.20 | 9.20 | 7.80 | 2.80 | 1.32 | 9.50 | 8.20 | 7.70 |
| M8 x 1.25 | M8 | 9.20 | 9.20 | 9.30 | 3.80 | 1.32 | 11.10 | 9.70 | 9.30 |
| M10 x 1.5 | M10 | 9.20 | 9.20 | 12.30 | 5.00 | 1.57 | 14.00 | 12.70 | 12.20 |
(1) todas las dimensiones están en milímetros y son de referencia a menos que tengan tolerancia
General
| Rosca del Inserto | Código de Rosca del Inserto | L Longitud del Inserto | Código de Longitud del Inserto | Cuerpo | A Grosor de la Cabeza | C Diámetro de la Cabeza | D Diámetro del Inserto | P Diámetro Piloto | |
| B Diám. del Orificio +.004 -.000 | W Grosor de Pared Mín. | ||||||||
| 2-56 | 256 | .162 | 162 | .122 | .063 | .020 | .187 | .131 | .117 |
| 4-40 | 440 | .208 | 208 | .150 | .079 | .023 | .217 | .165 | .146 |
| 6-32 | 632 | .247 | 247 | .181 | .098 | .029 | .250 | .196 | .178 |
| 8-32 | 832 | .292 | 292 | .213 | .098 | .035 | .281 | .228 | .209 |
| 10-24 | 1024 | .326 | 326 | .244 | .098 | .042 | .312 | .259 | .241 |
| 10-32 | 1032 | .326 | 326 | .244 | .098 | .042 | .312 | .259 | .241 |
| 1/4-20 | 2520 | .362 | 362 | .307 | .110 | .052 | .375 | .332 | .304 |
| 1/4-28 | 2528 | .362 | 362 | .307 | .110 | .052 | .375 | .332 | .304 |
| 5/16-18 | 3118 | .362 | 362 | .366 | .150 | .052 | .437 | .383 | .365 |
| 5/16-24 | 3124 | .362 | 362 | .366 | .150 | .052 | .437 | .383 | .365 |
| 3/8-16 | 3716 | .362 | 362 | .484 | .197 | .062 | .551 | .499 | .481 |
| 3/8-24 | 3724 | .362 | 362 | .484 | .197 | .062 | .551 | .499 | .481 |
(1) todas las dimensiones están en pulgadas y son de referencia a menos que tengan tolerancia.
Recomendación de Diseño del Resalte
El TSZ Thermoset Zert está diseñado para instalarse en un orificio recto con un ángulo inclusivo de 1°. La parte superior del orificio no debe avellanarse ni escariarse, ya que esto disminuirá el rendimiento del inserto. El tamaño de orificio recomendado aplica en el punto alcanzado por la parte inferior del inserto. Siempre que sea posible deben utilizarse orificios moldeados, ya que los orificios perforados pueden reducir el rendimiento. Los espesores mínimos de pared del resalte que se muestran son de referencia y pueden variar según el tipo de plástico.
Instalación
Presione el inserto en el resalte utilizando una acción de compresión —nunca un golpe de martillo—. Permita que el inserto gire en la dirección del moleteado durante la instalación utilizando un punzón con cara pulida o con cojinete de empuje. Asegúrese de que el inserto mantenga la alineación axial durante la instalación para evitar inclinaciones que generen cargas laterales en el resalte. Los orificios de resalte sobredimensionados debilitan las características de autoalineación del inserto, lo que provoca cargas laterales que pueden causar posibles fracturas en el resalte.
