SHZS Insertos con tachuelas de orificio recto

General

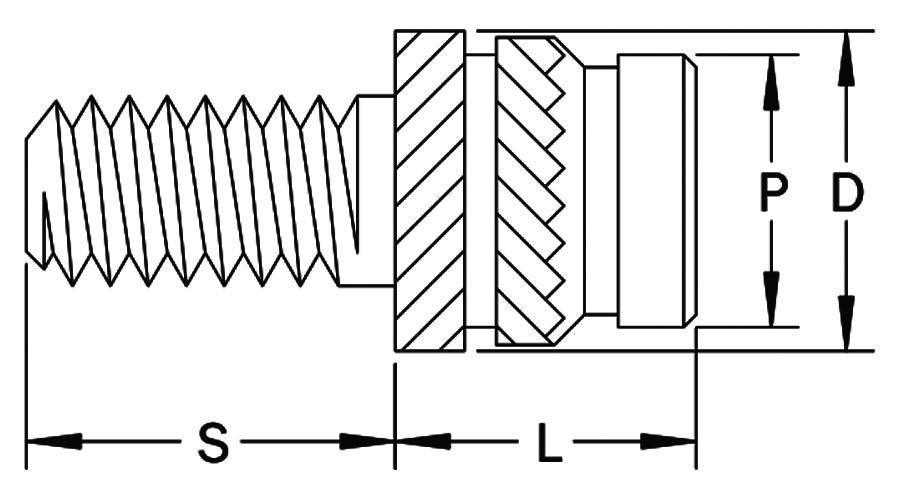

Longitud del Inserto

Longitud del Espárrago

1. Todas las dimensiones están en pulgadas y son de referencia a menos que tengan tolerancia.
2. Longitudes de espárrago personalizadas disponibles a solicitud.

Instalación

El inserto puede instalarse mediante métodos de precalentamiento o de vibración ultrasónica. Al usar calor, el inserto debe estar lo suficientemente caliente para ablandar el plástico sin llegar a derretirlo, a fin de evitar rebabas alrededor de la parte superior. La vibración ultrasónica debe aplicarse con baja amplitud y la cantidad mínima de potencia necesaria para ablandar satisfactoriamente el plástico. En ambos métodos, evite ejercer presión excesiva que pudiera forzar un inserto dentro del orificio sin permitir que el plástico se ablande y fluya correctamente alrededor de las características del inserto.

Recomendación de Diseño del Resalte

El SHZ Straight Hole Zert está diseñado para instalarse en un orificio moldeado recto con un ángulo cónico inclusivo de 1°. La parte superior del orificio no debe avellanarse ni escariarse, ya que esto disminuirá el rendimiento del inserto. El tamaño de orificio recomendado aplica en el punto alcanzado por la parte inferior del inserto. Siempre que sea posible deben usarse orificios moldeados, ya que los orificios perforados pueden dar lugar a un rendimiento reducido. Los espesores mínimos de pared del resalte mostrados son solo de referencia y pueden variar según el tipo de plástico.
