Características
- Rango de fuerza: 450lbs a 12,814lbs (2kN a 57kN)
- Profundidad de garganta: 18 pulgadas (450mm)
- Altura de garganta: 16 pulgadas (400mm)
- Carrera: 8 pulgadas (200mm)
- Capacidad de inserción: 2-56 a 3/8-16 (M2 a M10)
- Potencia del motor: 2.25kW
- Bomba: Bomba sencilla
- Velocidad del cilindro: 2.75in/s a 4in/s (70mm/s a 100mm/s)
- Repetibilidad: ±1% del ajuste de fuerza
- Pantalla táctil: 7 pulgadas (178mm)
- Panel de control: Pantalla táctil
- Método de cambio de herramienta: Manual
- Ajuste de fuerza: Manual
- Capacidad del tanque de aceite: 15.8 galones (60L)
- Voltaje estándar de alimentación: 380V / 3 fases / 50-60 Hz
- Voltaje personalizado: 220V / 240V / 400V / 415V / 480V
- Corriente: 6A
- Aceite hidráulico: Mobil DTE 10 Excel 46
- Presión de aire: 58psi a 87psi (0.4MPa a 0.6MPa)
- Dimensiones (L x W x H): 36.6in x 43.4in x 78.7in (930mm x 1100mm x 2000mm)
- Peso: 1,433lbs (650kg)
Recursos Padrão:
- Auto Stop: Este recurso reduz riscos e danos aos operadores. Enquanto a prensa está em movimento, ela irá parar ao encontrar um objeto estranho.
- Parada Positiva: Este tipo de controle ajustável energiza uma válvula solenóide para estender ou retrair o cilindro no momento adequado. Quando a válvula de extensão é energizada, o cilindro começa a se estender até atingir o batente no final de seu curso. Quando a válvula de retração é energizada, o eixo começará a retrair até atingir o batente no final de seu curso. Essa funcionalidade é vantajosa em materiais mais macios, como PCBs, plásticos e alumínio.
- Contador de Lotes: O contador de lotes irá contar automaticamente o número de fixadores instalados em uma única aplicação e possui um alarme sonoro para indicar quando o total de instalações estiver completo.
Recursos Opcionais:

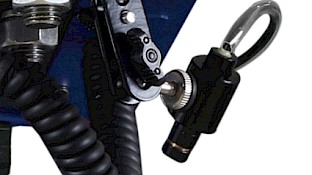

- Localização a Laser: Este sistema permite que o operador veja com precisão onde cada fixador será instalado.

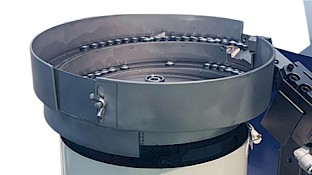

- Sistema Modular de Alimentação Automática (MAS): O MAS manipula porcas, pinos roscados e espaçadores em uma faixa de M2 a M6 (2-56 a 1/4-20) e comprimento máximo de 25mm (1 polegada). Este sistema possui uma cuba vibratória de alta qualidade para movimentação das peças e um controlador de vibração de frequência variável.
- Sistema Automático de Ferramentaria: Compatível com o Sistema Modular de Alimentação Automática, este recurso inclui acessórios de ferramentaria tipo shuttle para porcas, pinos roscados e espaçadores, além de um acessório para ferramentaria de alimentação automática inferior.
