November 13, 2025
Presentamos los tornillos cautivos de montaje superficial CMU de PENCOM
Una solución de fijación más inteligente para ensambles de PCB con montaje superficial
PENCOM se complace en anunciar el lanzamiento de los tornillos cautivos CMU para montaje superficial, una incorporación innovadora a nuestra línea de soluciones de fijación de precisión. Diseñados específicamente para procesos de Tecnología de Montaje Superficial (SMT), la serie CMU permite a los ingenieros instalar tornillos cautivos directamente en tarjetas de circuito impreso (PCBs) utilizando las mismas técnicas automatizadas de soldadura que otros componentes de montaje superficial.
Este desarrollo representa un paso importante para simplificar las operaciones de ensamble y mejorar la confiabilidad de la fijación mecánica en sistemas electrónicos de alta densidad.
Cómo funcionan los tornillos cautivos CMU para montaje superficial

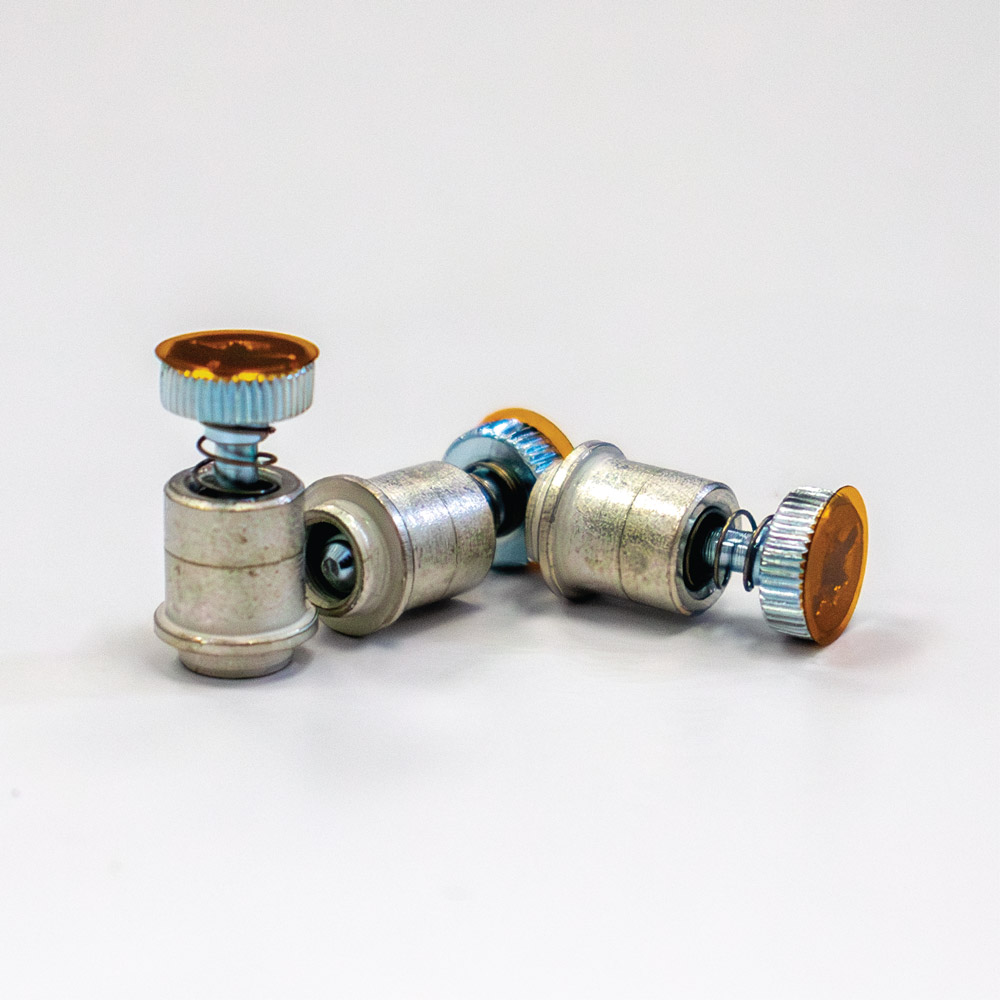

El tornillo cautivo CMU es un elemento de fijación roscado retenido permanentemente dentro de una carcasa de bajo perfil que se suelda a una tarjeta de circuito impreso (PCB). Durante el ensamble, el elemento de fijación se coloca y suelda en su posición mediante equipos automatizados de colocación (“pick-and-place”) y soldadura por reflujo, igual que las resistencias o los capacitores.
Cada CMU incorpora un parche de película de poliamida en la superficie superior para facilitar la toma por vacío durante la colocación automatizada. Una vez instalado, el elemento de fijación permanece cautivo en la tarjeta—lo que significa que no puede perderse ni caerse durante su uso.
Después del proceso de reflujo, el tornillo está listo para asegurar la PCB a otros componentes. Esta integración de la fijación mecánica en el proceso SMT elimina operaciones secundarias, reduce el manejo y mejora la eficiencia general del ensamble.
Características clave y construcción
Los tornillos cautivos CMU para montaje superficial de PENCOM ofrecen varias características prácticas que los hacen ideales para aplicaciones electrónicas exigentes:
- Diseño compatible con SMT: Se instalan en las PCBs al mismo tiempo y mediante el mismo método que otros componentes SMT.
- Retención permanente: El tornillo permanece unido al ensamble, minimizando el riesgo de hardware suelto.
- Empaque eficiente: Se suministran en cinta y carrete para una integración fluida en líneas automatizadas de producción “pick-and-place”.
- Materiales de precisión:
- Retenedor: Acero al carbono con acabado de estaño mate electrodepositado.
- Tornillo: Acero al carbono tratado térmicamente con recubrimiento de zinc y cromato transparente.
- Resorte: Acero inoxidable pasivado para mayor resistencia.
- Opciones de rosca: Disponible en medidas inglesas (4-40, 6-32) y métricas (M3, M3.5)…
- Facilidad de instalación: Un método de fijación únicamente por soldadura—no se requiere ajuste mecánico por presión.
¿Por qué elegir los tornillos cautivos CMU para montaje superficial?
La serie CMU proporciona varias ventajas importantes para ingenieros de diseño, especialistas en manufactura y equipos de mantenimiento:
1. Producción optimizada
Al integrarse en las líneas de ensamble SMT, los tornillos cautivos CMU eliminan pasos secundarios de instalación. Se sueldan en su lugar durante el mismo ciclo de reflujo que otros componentes electrónicos, reduciendo el tiempo de producción y el manejo.
2. Menor gestión de hardware
Debido a que el tornillo permanece retenido permanentemente, no existe riesgo de elementos de fijación caídos o extraviados durante el servicio o el ensamble. Esto garantiza un mantenimiento limpio, organizado y repetible en aplicaciones de campo.
3. Eficiencia de espacio y confiabilidad
El diseño de bajo perfil conserva espacio valioso en ensambles compactos—un beneficio esencial para dispositivos de electrónica de consumo, telecomunicaciones e instrumentación donde el espacio es crítico.
4. Instalación sin daños
El montaje SMT elimina la necesidad del ajuste mecánico tradicional por presión, minimizando el posible daño a la PCB y simplificando el diseño de la tarjeta.
5. Calidad y desempeño consistentes
Cada CMU se fabrica con tolerancias precisas y se termina conforme a normas ASTM, garantizando un desempeño mecánico constante y resistencia a la corrosión a lo largo del tiempo.
Aplicaciones ideales
Los tornillos cautivos CMU para montaje superficial son especialmente adecuados para:
- Tarjetas de comunicaciones y redes
- Dispositivos médicos y de laboratorio
- Electrónica aeroespacial y de defensa
- Sistemas de control industrial e instrumentación
Impulsando la eficiencia del ensamble
Al combinar la fijación mecánica con la automatización SMT, la serie CMU de PENCOM redefine cómo se integran los tornillos cautivos en los ensambles de PCBs. El resultado es una solución que reduce la mano de obra, mejora la consistencia y aumenta la confiabilidad, mientras apoya la tendencia continua hacia la miniaturización y la manufactura automatizada.
